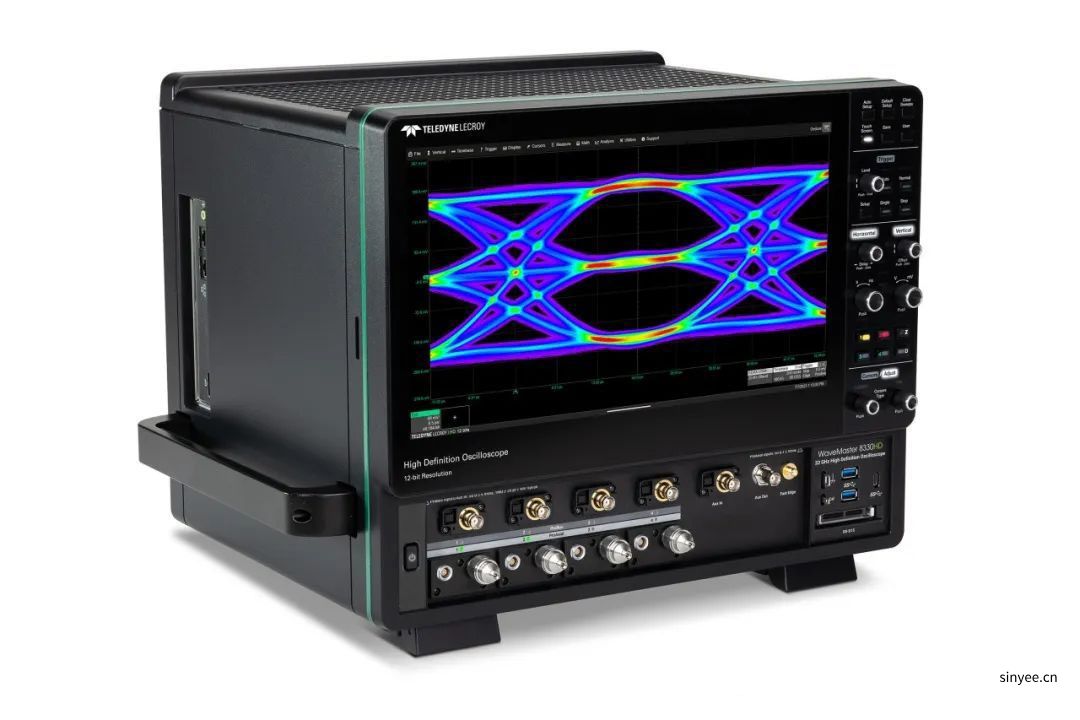

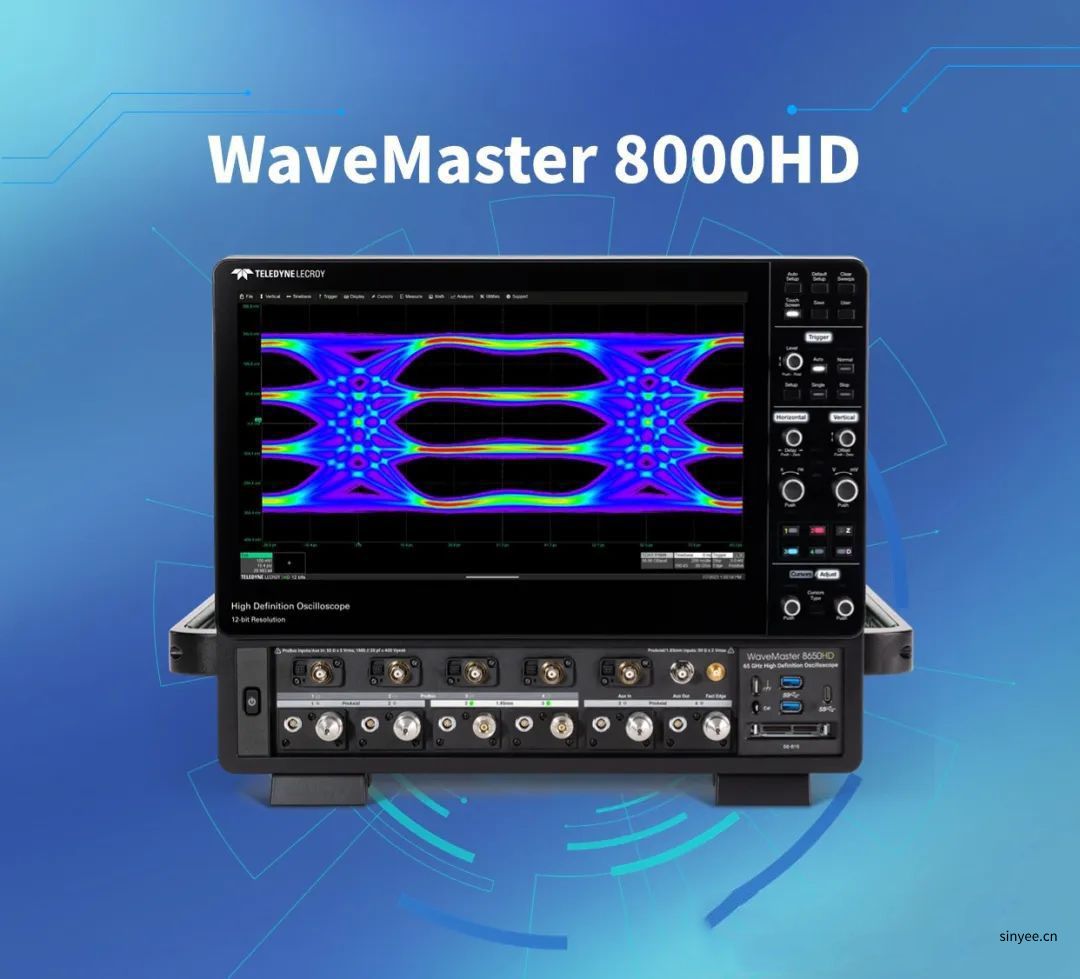

力科WaveMaster 8000HD 系列高帶寬高精度示波器-云帆興燁
型號：WaveMaster 8000HD 系列
力科WaveMaster 8000HD 系列高帶寬高精度示波器，12位高精度、跨層分析和無與倫比的調試功能與針對PCIe和USB-C測試的新串行數據分析包相結合。
最大帶寬：6-65GHz
分辨率：12bit
通道：4
最大采樣率：320GS/s
最大內存：8 Gpts
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
強大的串行數據分析平臺
WaveMaster 8000HD 是一款專為產品開發所有階段而設計的高速示波器，無論是首次硅片特性分析、通道鏈路驗證還是整個協議棧的調試。沒有其他高速示波器能夠通過更多獨特工具支持更多工程任務。
? 卓越的信號表征性能
? 無與倫比的驗證和調試功能
? 內置專業串行數據分析工具
高帶寬、高分辨率、快速示波器處理
WaveMaster 8000HD 示波器是功能強大的高帶寬示波器信號采集和處理平臺。
? 帶寬高達65 GHz，采樣率320 GS/s
? 全帶寬和采樣率下為 12 位
? 高達 8 Gpts 的采集內存可捕獲每個細節
? 一流的 PC 系統，配備 64 GB RAM，可用于快速示波器處理復雜信號
全面的串行數據專業分析工具
SDA 8000HD 串行數據分析儀型號包括額外的采集內存、8 Gb/s 串行觸發器（可升級至 16 Gb/s）以及 SDA Expert 眼圖和抖動分析工具的核心版本。
? 針對 PCI Express、USB Type-C 的定制信號分析、DDR等技術

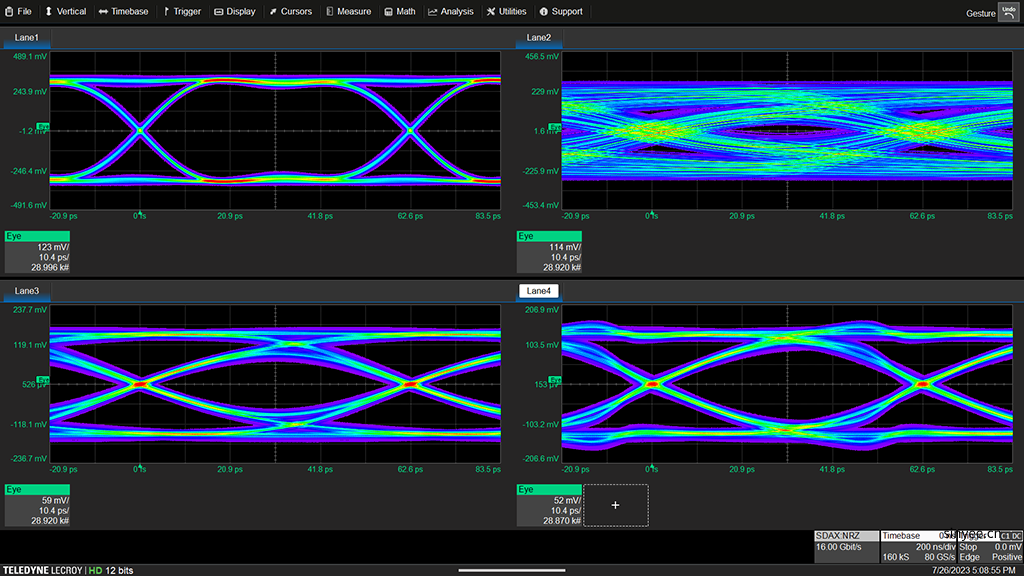

? 強大的 PAM 和 NRZ 眼圖、抖動和鏈路分析工具
跨層 PCI Express 測試
Teledyne LeCroy 可以提供 PCIe 跨層測試（從協議到物理），同時還提供具有復雜抖動、眼圖、調試和合規軟件的卓越儀器。
? 通過跨層分析簡化 PCIe 鏈路測試
? 為 PCIe 合規性和互操作性測試提供最大的信心
? 包括用于測量和表征信號的內置 PCIe 專業知

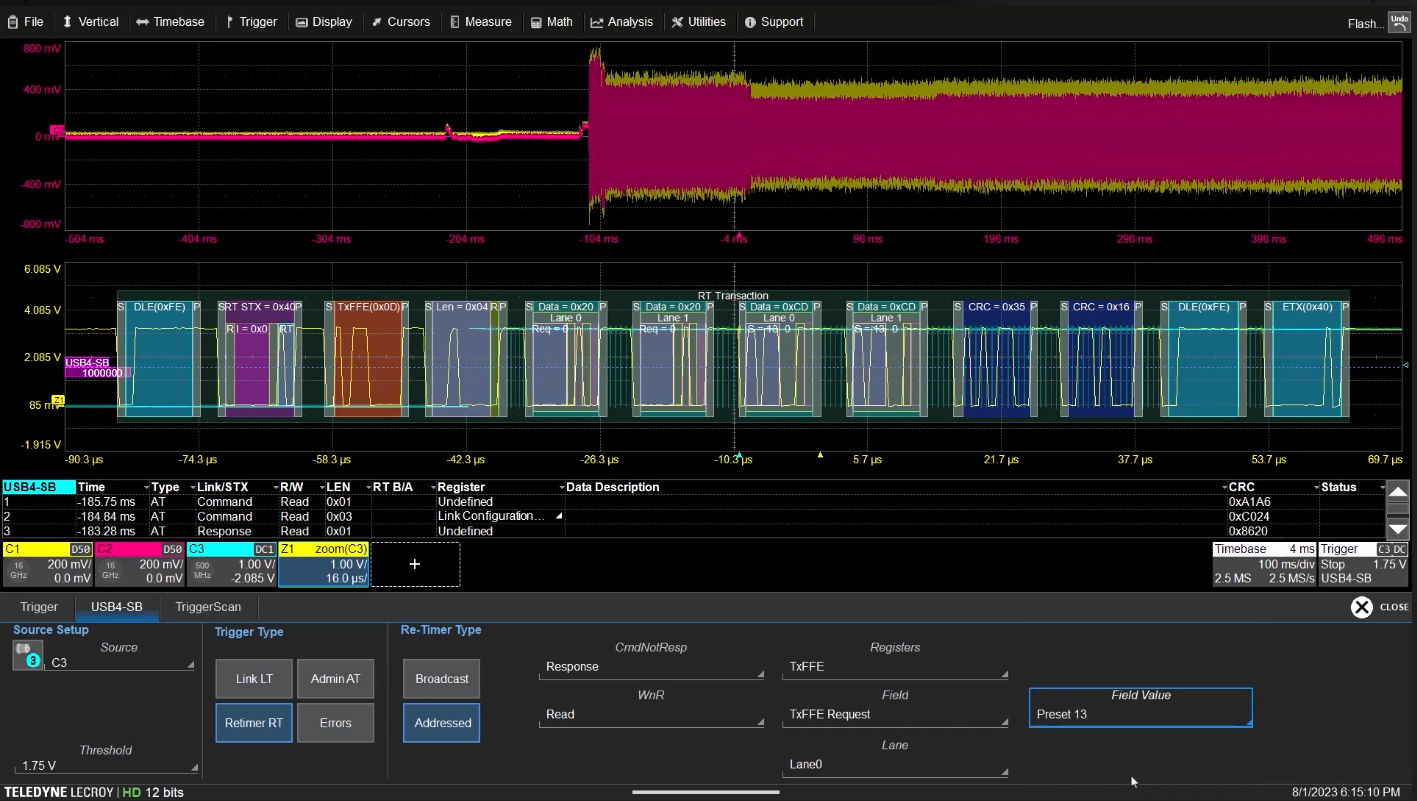

USB 和 USB Type-C 電氣測試領先地位 - 從 PHY 到協議
完整的USBXNUMX、Thunderbolt、USB XNUMX/XNUMX、DisplayPortXNUMX 和 USB PD PHY 和 PHY-logic層示波器解決方案，這些接口均通過 USB Type-C 連接器實現。
? 用于 USB Type-C 測試的最佳示波器
? 用于測量和表征信號的內置 USB-C 測試專業知識
? 通過跨層分析簡化 USB-C 鏈路測試

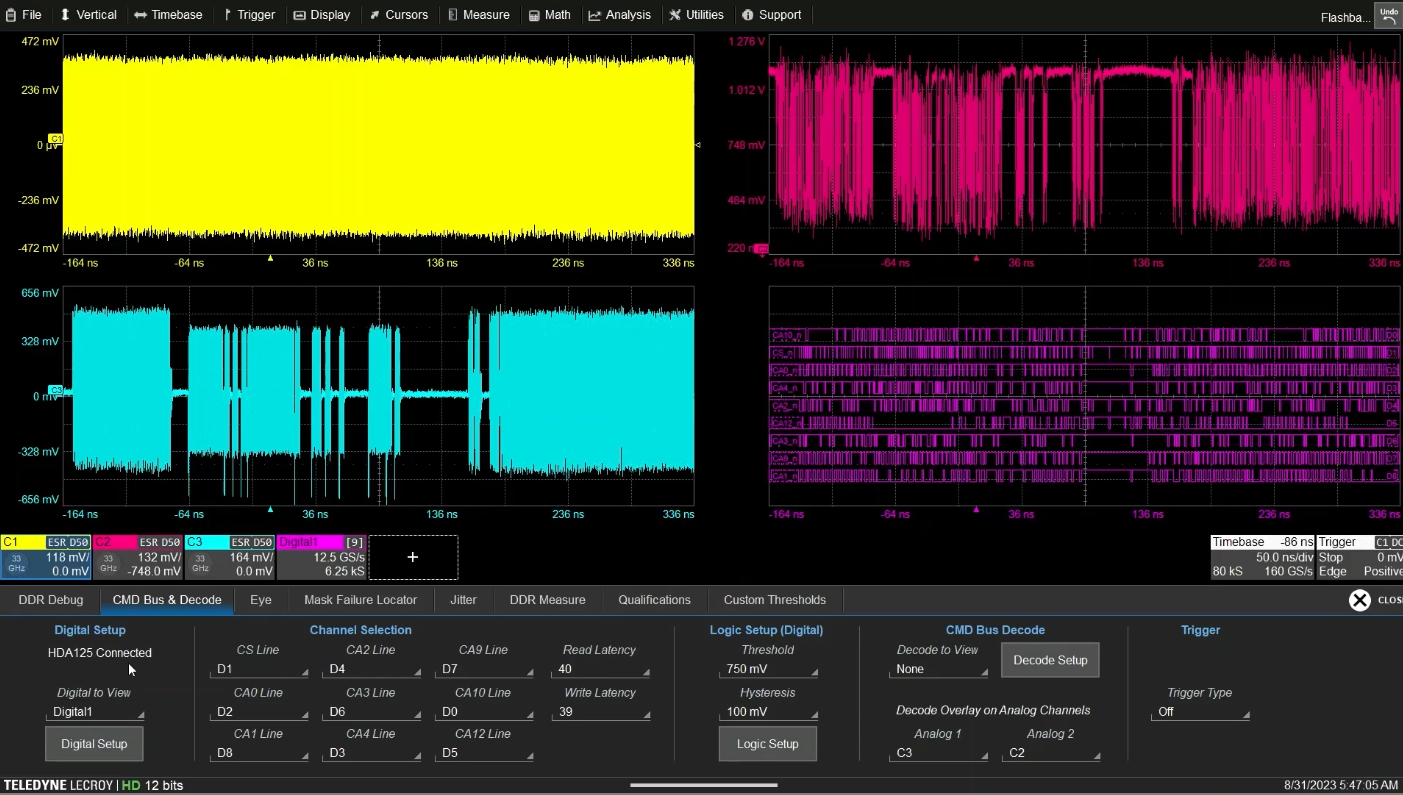

從 DDR 啟動到 DDR 一致性測試的最快過程
使用正確的工具快速測試雙倍數據速率 (DDR) 和低功耗 DDR (LPDDR) 設計的每個階段（從初始啟動到 JEDEC 合規性測試），加快最終產品的開發進程。
? 從初始啟動到驗證，最大化 DDR 運行性能
? 加速 DDR 預合規性測試和微調
? 全面的 DDR 合規性測試
? 區域觸發軟件選項提供了一個簡單的圖形繪制工具，可以輕松觸發復雜信號。
